1020-7.4V空心杯改无刷电机实验报告

查看数: 3418 | 评论数: 13 | 收藏 2
关灯 | 提示:支持键盘翻页<-左 右->
    组图打开中,请稍候......
发布时间: 2021-12-6 18:03

正文摘要:

本帖最后由 alexiya 于 2021-12-7 16:53 编辑 闲着无聊把空心杯电机想着改成无刷的。拆开发现无刷电机是5根线的。本着探索精神,焊了5个杜邦线,测试了下。 电调任意2相接在相邻的2个点上,另一个间隔开接上,可 ...

回复

alexiya 发表于 2021-12-8 10:17
lcw_0504 发表于 2021-12-8 09:26
从照片看倒是明白了,只是被先前“无刷电机是5根线的”误导了,应该是指空心杯电机有5个换向 ...

是的,所以我说空心杯是最适合改成无刷的结构(除了5极换向器之外),其实去掉外壳(网上很多人是这么改的),空心杯算是一个外转子有刷电机。

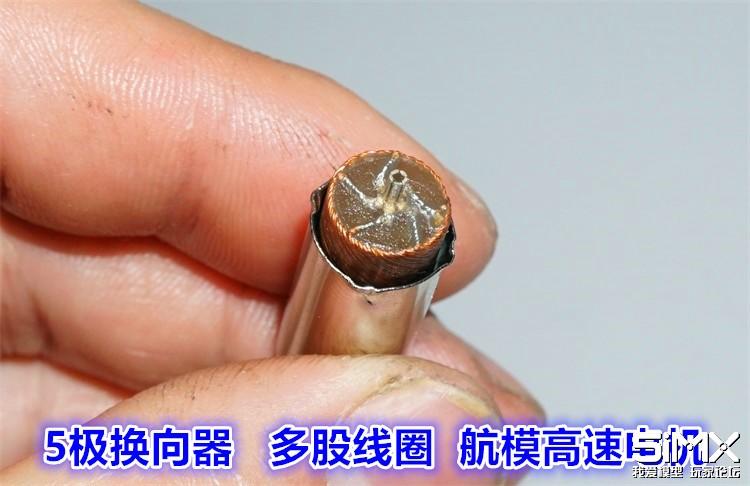

现在不适合改的原因是,5极换向器,改成无刷之后,一是缺相(无刷输入3根线,只有两根线之间是电机的原始电压,其余两相只有一半电压),二是角度不平均。导致扭力低下,高负载下转速不平稳。且发热太极端了。2A电流就温升厉害。

欢迎继续阅读楼主其他信息

lcw_0504 发表于 2021-12-8 09:26
本帖最后由 lcw_0504 于 2021-12-8 09:27 编辑
alexiya 发表于 2021-12-7 15:53
没拍哩,太小了。
如果你有1S电调的话,倒是可以改。估计发热和平时用差不多。
别想得太复杂了。有刷电 ...

从照片看倒是明白了,只是被先前“无刷电机是5根线的”误导了,应该是指空心杯电机有5个换向片,普通有刷直流电机是3个换向片,
将有刷电机的换向片引到无刷驱动器,将轴固定住,就可以像无刷电机那样 使外壳转起来,也就是桨得装在外壳上。(定子、转子的角色交换)

alexiya 发表于 2021-12-7 22:07
瑜伽你的生活 发表于 2021-12-7 17:49
大神出没

我是小白
来自安卓客户端来自安卓客户端
瑜伽你的生活 发表于 2021-12-7 17:49
alexiya 发表于 2021-12-7 16:27
LOOK。就这样的。
普通的输出是3极的。好改,5极的搞不大懂。

大神出没
来自安卓客户端来自安卓客户端
瑜伽你的生活 发表于 2021-12-7 16:24
alexiya 发表于 2021-12-7 15:50
里面5个电极,如果是3个电极的话,直接改就是了。所有输出是3个电极(也就是换各器)的改无刷电机很简单 ...

没看到5个电击,只知道是两条线。群主可以上图
来自安卓客户端来自安卓客户端
alexiya 发表于 2021-12-7 15:53
lcw_0504 发表于 2021-12-7 11:11
没看懂,有没有照片?

没拍哩,太小了。
如果你有1S电调的话,倒是可以改。估计发热和平时用差不多。
别想得太复杂了。有刷电机都有换向器的,普通的不论绕组是几极的,换向器通常都是3极。可是空心杯换向器是5极的,所以改起来比较麻烦。
你如果有无刷电调,随便找个有刷电机,把线焊在换向器上。就是无刷了。难点无非在怎么固定那根轴罢了。
普通的有刷电机因为用的磁铁比较重,改单向的还可以,电机用在双向场景上,意义不大。惯性太大了。
alexiya 发表于 2021-12-7 15:50

里面5个电极,如果是3个电极的话,直接改就是了。所有输出是3个电极(也就是换各器)的改无刷电机很简单。8毛钱的电机我也改了,几分钟就改好了。很暴力。
lcw_0504 发表于 2021-12-7 11:11
没看懂,有没有照片?
瑜伽你的生活 发表于 2021-12-6 22:32
alexiya 发表于 2021-12-6 22:24
是三根线呀,但是空心杯是五根线

空心杯是两根线吧?
来自安卓客户端来自安卓客户端
alexiya 发表于 2021-12-6 22:24
瑜伽你的生活 发表于 2021-12-6 22:23
我的无刷电机怎么是三根线?

是三根线呀,但是空心杯是五根线
来自安卓客户端来自安卓客户端
瑜伽你的生活 发表于 2021-12-6 22:23
我的无刷电机怎么是三根线?
来自安卓客户端来自安卓客户端
jim1985cn 发表于 2021-12-6 18:31
NB
