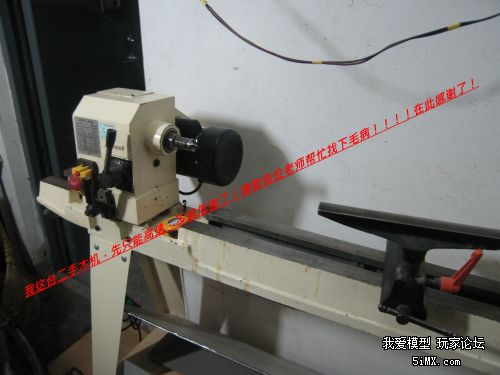

wood lathe 木工車床 |
|
无级变速车床，值! |
|
俺说错了一句话，拆主轴里口带轮不用先拆平键，因为里口带轮是随平键滑移的，如果卡簧在这一边就应先拆卡簧。也不排除平键紧难拆。 |
|
楼主你的红字把俺的眼睛都看聋了，但是还是看不清楚，只能按工作原理推理结构了。这个变速是皮带有极调速，类似摩托车无极调速，摩托车是靠甩块重量产生的离心力实现无极变速的。这床是用拨档杆强制改变皮带在带轮上直径大小来进行变速的，电机上的带轮里面是固定的，外口的带轮可以轴向移动，外口带轮用弹簧压向里口带轮来改变皮带在带轮上直径大小的。主轴上的带轮外口是固定的有弹簧档圈固定轴向移动，主轴里口带轮在主轴上随着主轴上平键轴向移动，拆主轴里口带轮先拆主轴上的平键，图上说有一弹簧卡圈，无论弹簧卡圈在带轮左边还是右边都是不对的，因为卡圈阻挡了带轮的轴向移动，主轴带轮一旦不能移动那档位就死了，比如楼主说只有最高速就是电机带轮是最大直径主轴带轮最小直径。另一个带轮卡住的原因是带轮上有径向分布的沟槽，正常运转的带轮是凸槽可以卡进凹槽里面的，平键磨损也能造成凸凹槽进出定位不准确。 |
|
这样的结构无极调是肯定了貌似就像汽车的 cvt能不能再多发几张详细的变速这块的图我也想借鉴一下这结构。辛苦了 |
|
老潜水员 |
|
红字看不清 |
|
这个是木工车床吧 |
|
这个看样子是无级调速 |
|
不懂你要修什么 |
要修理什么？ |
|
真心的不懂没看明白 |
|
看不懂，不过1000元，确实值了。 |
|
您这红字打的简直看不清写的是啥 |
像摩托车无极调速 |
