大家看下我这样设计是否合理

查看数: 2016 | 评论数: 16 | 收藏 0

关灯 | 提示：支持键盘翻页<-左右->

帖子模式

taoqiang35

发布时间: 2014-8-27 14:06

正文摘要:

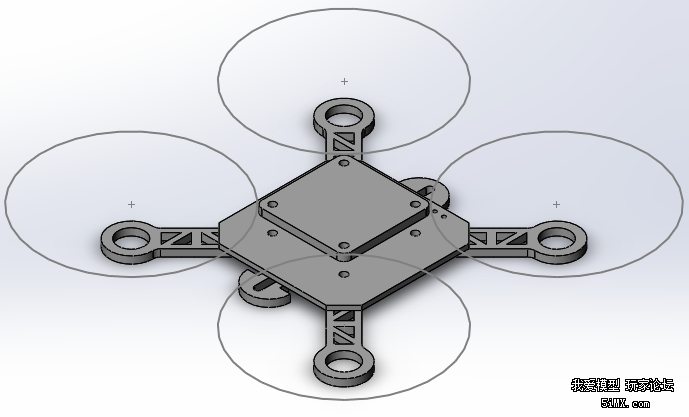

请大家看下，我这么设计是否可行轴距42mm，下层为mwc pcb，上层平台准备放迷你图传，用7mm空心杯机架自己3D打印厚度2mm

Myth 发表于 2014-8-27 23:36

建议高度5mm（或4mm）的“门”字形，壁厚1mm就行。电机建议8520空心杯，56mm桨
淘宝上有200mw的图传模块或者50mw的（两者体积相同功耗不同，50mw配12db平板可以到250m）稳压电路可以直接加在pcb板上，减重，天线用普通的2.5db棒子天线剥开外壳用里面的天线就行。

欢迎继续阅读楼主其他信息

主题

280装的是不是重了？？ 2014-10-24
808后面的尾巴怎么解决？？ 2014-10-18
昨天给cc3d打了个减震架还有穷人GPS盒子（有空发装机测试图） 2014-10-16
有没有觉得把标本做成四轴有些变态？ 2014-09-12
大家看下我这样设计是否合理 2014-08-27
求助！！朗宇2204主轴 2013-03-25
求助！！！朗宇2204主轴 2013-03-25
求机臂图。。。。。。。。。。。。。。。。 2013-03-19
2204电机能用3s电池吗？ 2013-03-11

没有相关信息

没有相关信息

没有相关信息

taoqiang35 发表于 2014-8-27 16:39

p飞翔的梦想q 发表于 2014-8-27 16:29
2mm厚强度不够，直径达到40多cm
厚度应该加到5mm左右

我用PLA 100%填充打印，昨天小打试了下强度还可以，5mm太厚了要增加一倍多的重量，怕飞不起来~

taoqiang35 发表于 2014-8-27 16:37

難得清醒发表于 2014-8-27 15:56
用7mm电机建议空机重量别超过30g,加载电池40g内,不然电机很快退磁...除非增加齿轮比

不加图传和摄像头差不多~

p飞翔的梦想q 发表于 2014-8-27 16:29

2mm厚强度不够，直径达到40多cm
厚度应该加到5mm左右

難得清醒 发表于 2014-8-27 15:56

用7mm电机建议空机重量别超过30g,加载电池40g内,不然电机很快退磁...除非增加齿轮比

taoqiang35 发表于 2014-8-27 15:39

flylomo 发表于 2014-8-27 15:30
这样效率会不会低一点？

嗯，我也是这么觉得所以劲量在减重，争取做到50g之内

taoqiang35 发表于 2014-8-27 15:38

t1ger 发表于 2014-8-27 15:11
这个机架如何？？？？
２ｍｍ的ＰＣＢ　　如果你有能力把芯片焊上直接飞的

抱歉焊工不行，这么多贴片焊盘肯定会被我弄掉~

taoqiang35 发表于 2014-8-27 15:37

Paparazzi 发表于 2014-8-27 14:50
SW？好萌的机架，不知道楼主觉得哪里不合理，帮顶看看先

有部分桨与PCB部分重合，怕有扰流

fangqiaoming 发表于 2014-8-27 15:36

漂亮！

flylomo 发表于 2014-8-27 15:30

这样效率会不会低一点？

t1ger 发表于 2014-8-27 15:11

这个机架如何？？？？
２ｍｍ的ＰＣＢ　　如果你有能力把芯片焊上直接飞的

文司令 发表于 2014-8-27 15:03

顶起来先！觉得不错噶

hangzhou163 发表于 2014-8-27 15:00

Paparazzi 发表于 2014-8-27 14:50
SW？好萌的机架，不知道楼主觉得哪里不合理，帮顶看看先

应该是SW，画的不错！

Paparazzi 发表于 2014-8-27 14:50

SW？好萌的机架，不知道楼主觉得哪里不合理，帮顶看看先
