尝试做个0.6模，60齿的内齿轮

惠民

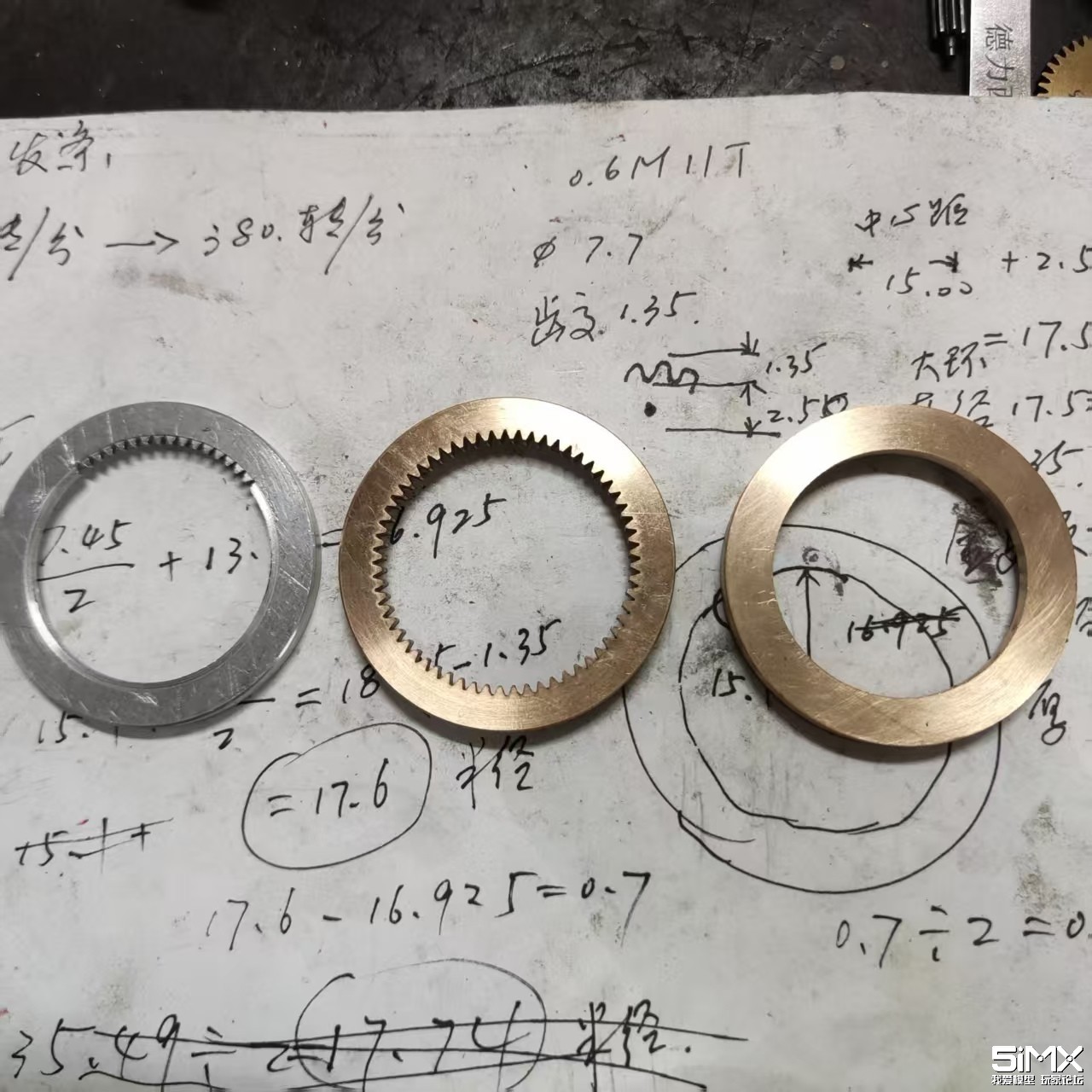

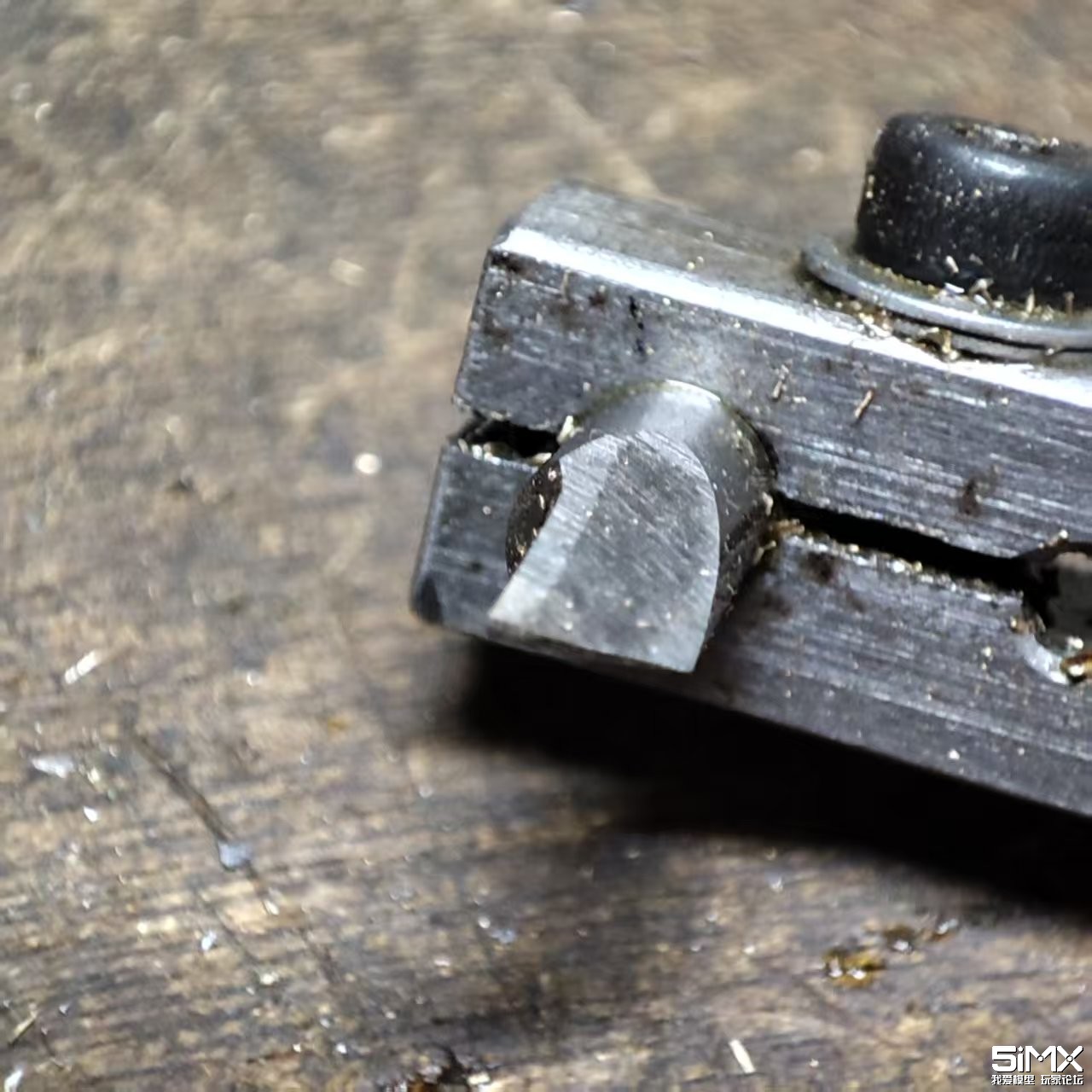

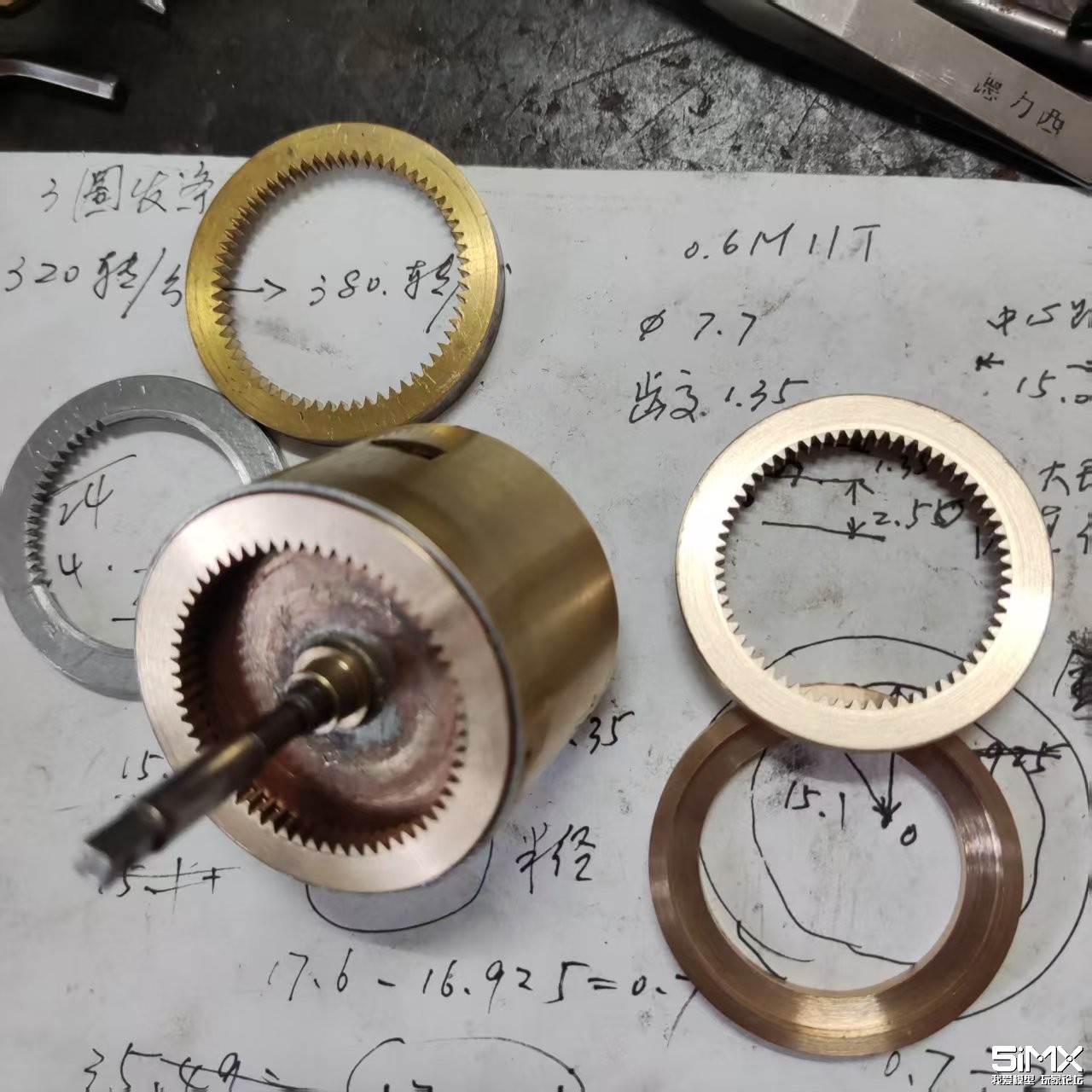

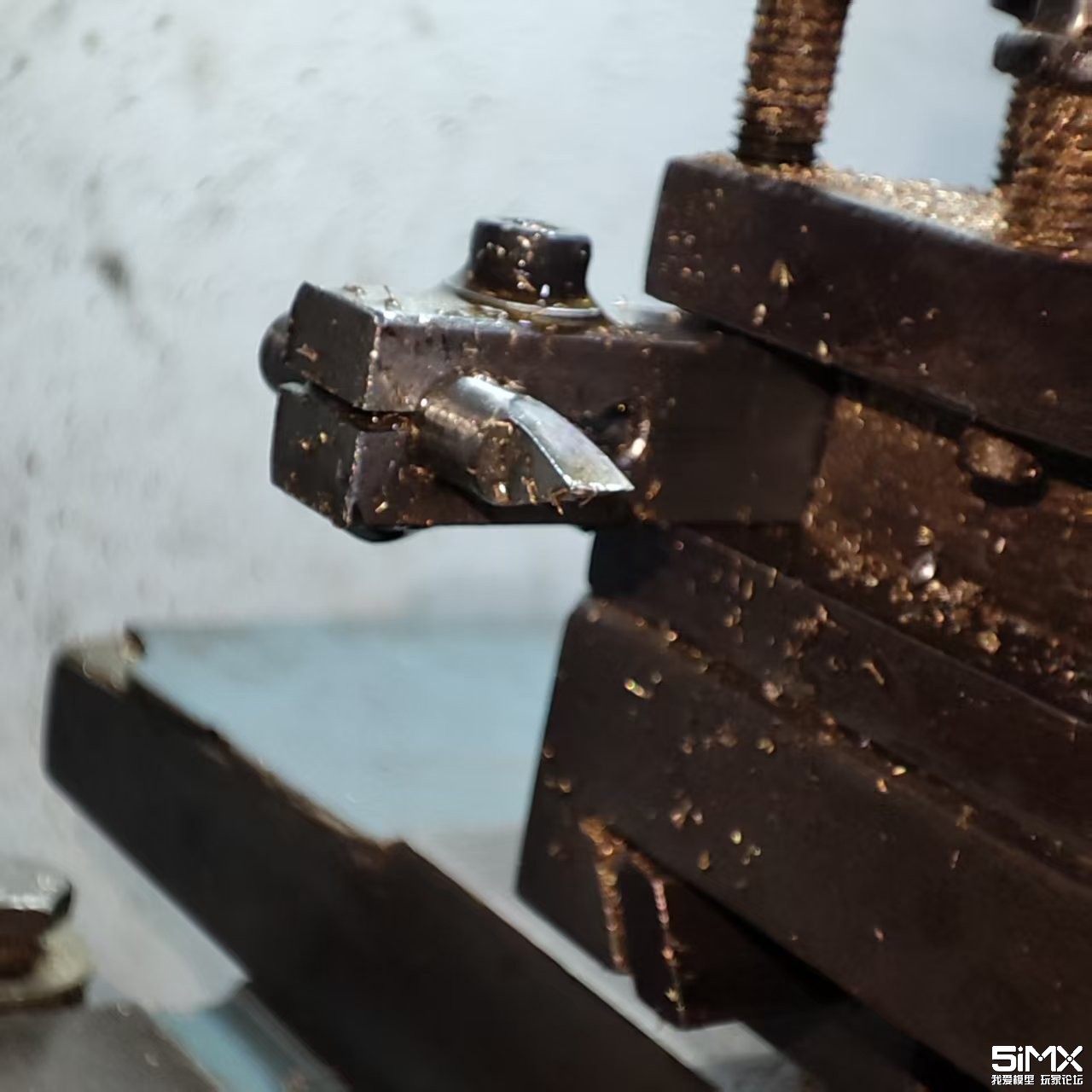

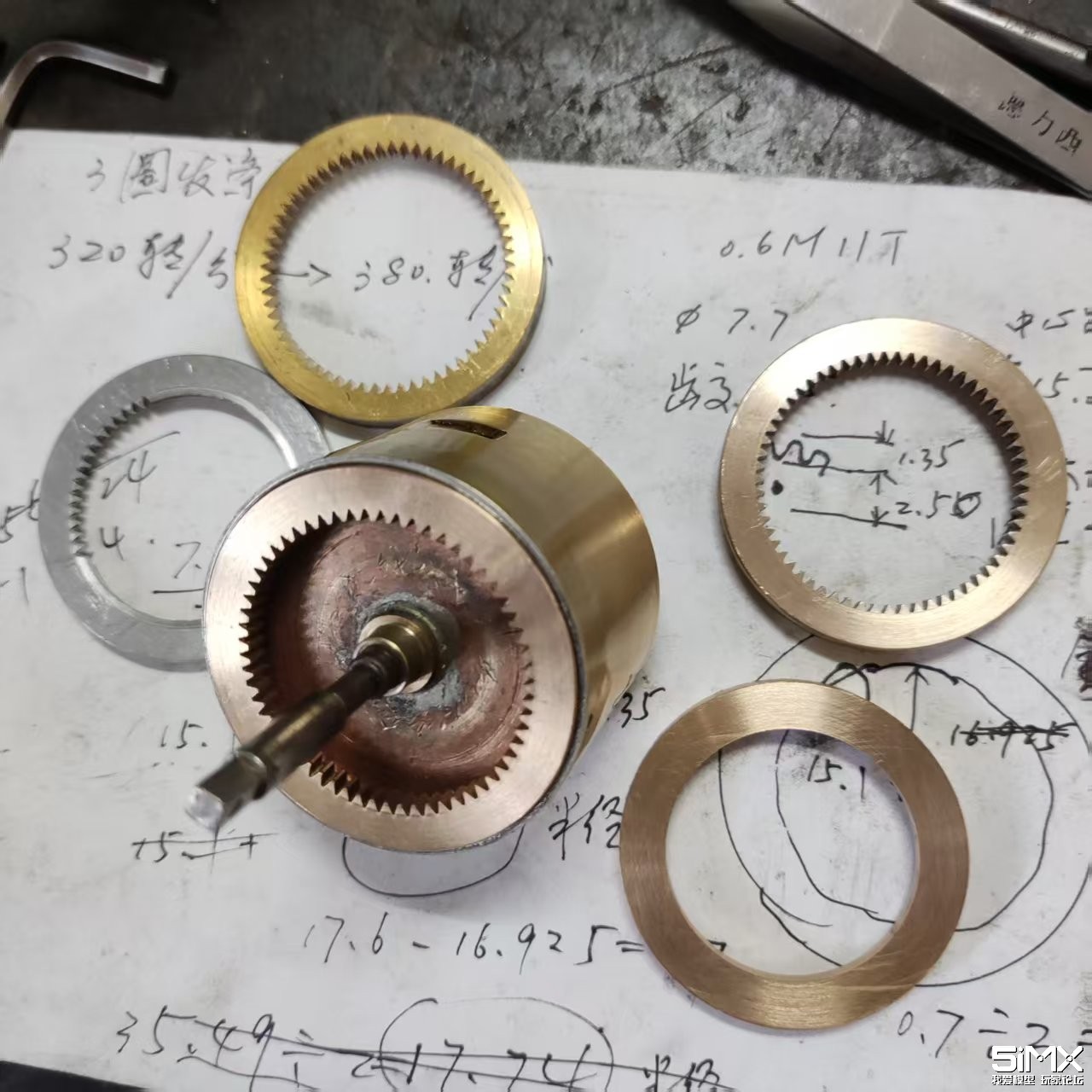

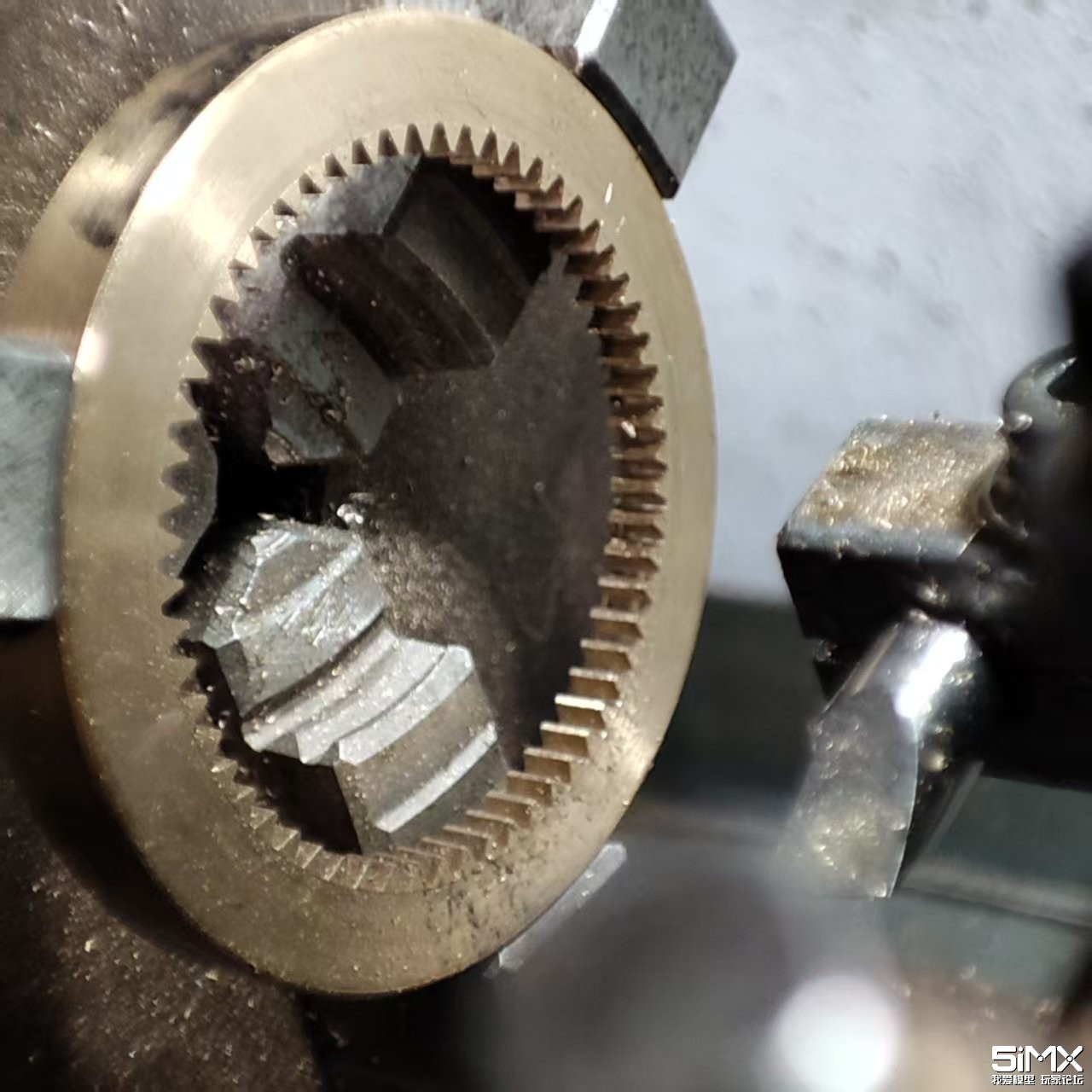

在B站里学习了“你很火啊，内齿轮制作挑战”的帖子，自己也尝试做一个0.6模60齿的内齿轮，这把插齿刀很难磨，一个夹角是20度，两个夹角是40度，要对称，刀要有后角。




















【学习“你很火啊，内齿轮制作挑战”的帖子，自己尝试做个0.6模60牙的内齿轮】

北美的灰狼

车床带分度吗？

free-fly-h3

可以先做个磨刀机

惠民

北美的灰狼 发表于 2025-6-16 11:30
车床带分度吗？

主轴后面加装一个简易的分度装置
http://bbs.5imx.com/forum.php?mo ... &extra=page%3D1

惠民

free-fly-h3 发表于 2025-6-16 11:30
可以先做个磨刀机

正准备用车花机其中的一个部件来改装磨刀机

乌喇小屋

学习。

XXBO

高手！

LSP5454

狠人，高手！！

惠民

下面是B站的帖子

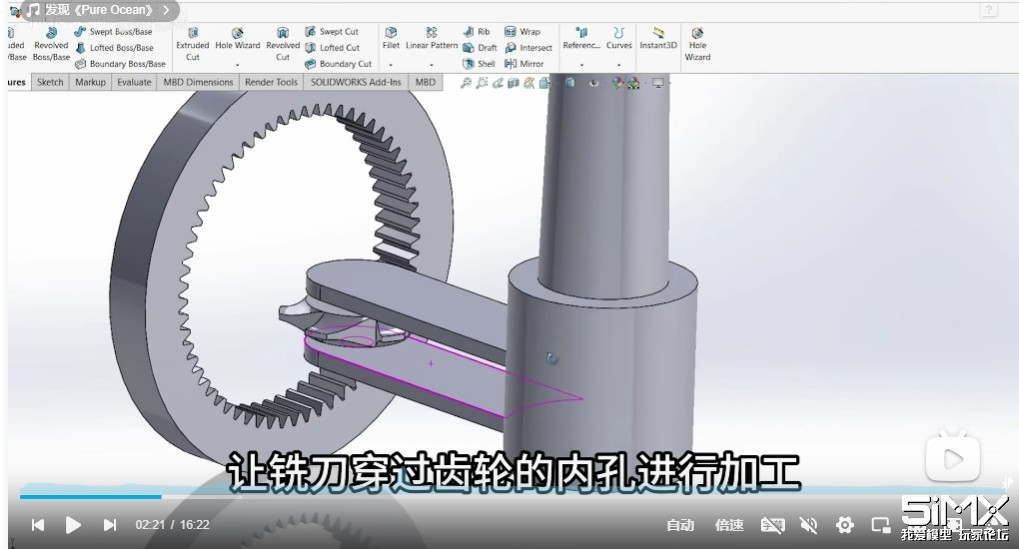

【内齿轮制作挑战，车床巧制内齿轮实战】

插齿刀不容易磨，手动插齿很费时费力，这几天一直在思考如何做一把电动的能穿过内径20左右的铣刀，可以用齿轮带动也可以用同步带传动，最关键的是铣刀的线速度最少要达到多少？

TDDSD

重复性劳动不用数控很累

free-fly-h3

惠民 发表于 2025-6-17 16:17
下面是B站的帖子
【内齿轮制作挑战，车床巧制内齿轮实战】  https://www.bilibili.com/video/B ... bbe506 ...

参考牙钻的结构，或者是直接淘成品牙钻

free-fly-h3

惠民 发表于 2025-6-17 16:17
下面是B站的帖子
【内齿轮制作挑战，车床巧制内齿轮实战】  https://www.bilibili.com/video/B ... bbe506 ...

你这个的话传动比较麻烦，结构参考直升机尾旋翼，传动用盆齿或锥齿，同步带受不了

惠民

free-fly-h3 发表于 2025-6-18 09:18
你这个的话传动比较麻烦，结构参考直升机尾旋翼，传动用盆齿或锥齿，同步带受不了

铣刀盘的转速达到1500转/分，铣铜件就没问题，利用充电螺丝刀里的直齿轮来改装

TDDSD

孔直径20，半径算10，铣刀盘厚2占中心，占1mm, 薄的直齿轮算4， 最上面的2mm不好用，只有3mm留给支撑。基本就没轴承了。机械硬盘里面有很小的轴承。铜套1500转还吃大力的话不知道能坚持几分钟。1500转，8齿，每齿吃刀2丝， F=24， 1分钟24毫米进给。做这东西要100个钟头，做好以后做齿轮1个钟头做一个。包能玩一年。

惠民

TDDSD 发表于 2025-6-18 11:11
孔直径20，半径算10，铣刀盘厚2占中心，占1mm, 薄的直齿轮算4， 最上面的2mm不好用，只有3mm留给支撑。基本 ...

这个内齿轮铣刀盘不能用现成的铣刀盘，现成的铣刀盘直径大已经超过了要加工的孔径了，另是现成的铣刀盘铣出来的齿型不符合内齿轮齿形，铣刀盘要用40度的V型铣刀盘，直径20，40度铣出的内齿形接近渐开线齿轮齿形。用铣刀盘加工齿轮其实也挺快的，前期准备工作花的时间较长，开始铣削时也就十几二十分钟时间。

TDDSD

直径20铣刀盘在内孔20里干活，不容易。

free-fly-h3

惠民 发表于 2025-6-18 11:17
这个内齿轮铣刀盘不能用现成的铣刀盘，现成的铣刀盘直径大已经超过了要加工的孔径了，另是现成的铣刀盘铣 ...

搞内齿圈，拉刀第一，其次插

你可以考虑下  旋转冲，就是冲头要自己做（就是做个带倒锥的齿轮，淬火）

惠民

TDDSD 发表于 2025-6-18 11:25
直径20铣刀盘在内孔20里干活，不容易。

测量了一下内齿轮内径是30至35，直径20的刀盘可以通过。

惠民

free-fly-h3 发表于 2025-6-18 16:50
搞内齿圈，拉刀第一，其次插

你可以考虑下  旋转冲，就是冲头要自己做（就是做个带倒锥的齿轮，淬火） ...

这种内齿轮两种规格，我偶尔需要一个，所以不考虑时间成本，做个拉刀提高效率，但量产也没人要。做那种旋转剃牙的需要数控才行。

阳光zxcv

惠民 发表于 2025-6-19 09:21
这种内齿轮两种规格，我偶尔需要一个，所以不考虑时间成本，做个拉刀提高效率，但量产也没人要。做那种旋 ...

内齿的用的少，专门为这做个工具不值得，难度也不小
